亚共晶白口铸铁金相图谱

处理情况：铸态

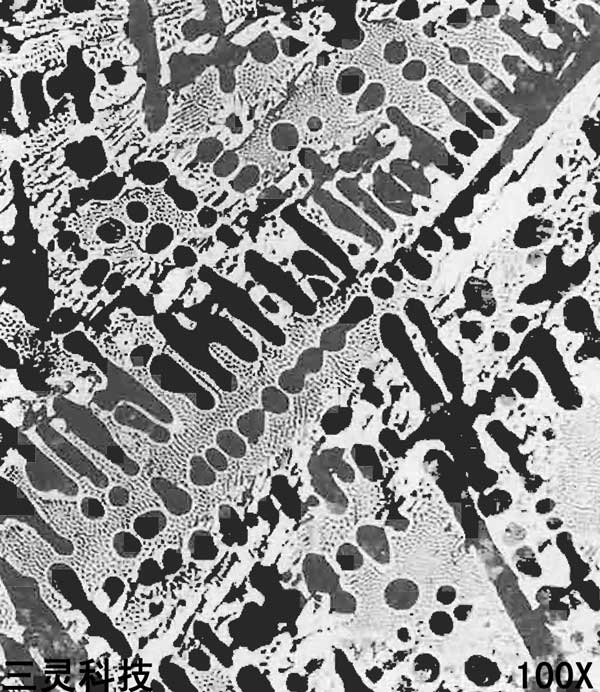

组织说明：黑色枝晶状为珠光体，分布在共晶莱氏 基体上，在枝晶珠光体边缘有一层白色组织为渗碳体。

高温时，熔融的液体金属随着温度稳定下降将 析出枝晶状分布的初生奥氏体，冷至共晶温度时， 将发生共晶转变，此时未凝固的液体金厲同时析出 奥氏体与渗碳体构成的机械混合物——共晶莱氏 体组织。随着温度不断下降，初生奥氏体及共晶奥 氏体将不断析出二次渗碳体，它将依附于共晶渗碳 体而存在，此时初生及共晶奥氏体将因析出二次渗 碳体而不断缩小，当铸铁冷至727°C时，高温奥氏 体将发生共析相变而析出珠光体组织。

由上述的转变情况可以看出，初生枝晶珠光体 和共晶莱氏体中的珠光体面积要比高温奥氏体为 小，其周围的白色组织实为二次渗碳体，由于它与 共晶渗碳体是同一相，故无明显的相界面。
