15MnB钢金相图谱（二）

材料名称：15MnB钢[W(C)0.13%〜0.18%,W(Si)0.2%〜0.4%,W(Mn)1.30%〜1.60%,W(S)≤0.04%，W（P）≤0.04%]

浸蚀剂：4%硝酸酒精溶液

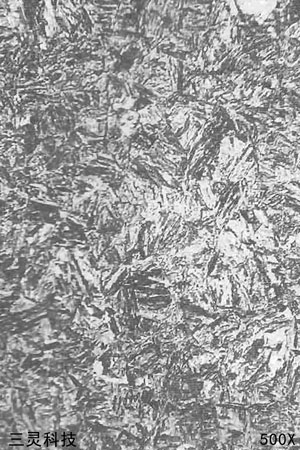

处理情况：880℃加热油冷淬火，360℃回火lh 组织说明：试样经高温回火后，低碳马氏体转变成托氏体组织，硬度为40HRC,

低碳马氏体的硬度较高，所制螺栓在冷搓螺纹时不易轧制，因而螺栓淬火后需经中温回火处理。
实践证明：螺栓经350℃回火后，力学性能良好， 断裂韧度亦较高。

采用上述：工艺制成的螺栓，精度较高，且其表 面未发现因热处理而造成的脱碳层，故由这种工艺(淬火、中温回火后，精密切削，然后轧丝）制成的螺栓，大都用来制造高精度和高强度的发动机连杆螺栓。


材料名称；15MnB钢（同上图）

浸蚀剂：4%硝酸酒精溶液

处理情况：880℃加热油冷淬火

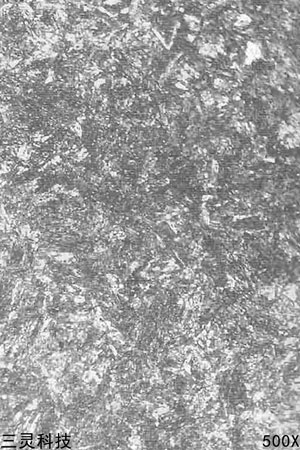

组织说明：基体为低碳马氏体，较细小，呈板条状分布，属正常的淬火组织，硬度为47HRC。

15MnB钢经高温加热淬火后，可以获得低 碳马氏体组织，回火后可使钢具有良好的强度、塑性和轫性。

15MnB钢已用于制造汽车动机连杆螺栓。经淬火、回火后，其力学性能比用调质40Cr钢制造的螺栓好。因此，目前各有关工厂在制造发动机连杆螺栓时已普遍釆用。
