50钢金相组织图谱

材料名称：50钢[w(C)50%]

浸蚀剂；4%硝酸酒精溶液浸蚀

处理情况：830℃加热保温后炉冷

组织说明：黑色基体为片状珠光体，白色呈网络状分布的为铁素体。珠光体的体积分数约占基体总体积分数的60%。由图可知，钢的退火温度不高，故其晶粒甚为细小，随着钢中含碳量的增加，珠光体的数量也逐渐增多，因此提高了钢的强度，而其韧性及塑性则稍有下降。50钢系中碳高强度优质钢。用它制成的零件应进行淬火及回火处理。由于这种钢的碳量较高，故其焊接性能不好。

此钢可用于制造要求耐磨的零件，以及动载荷及冲击作用本太的零件，例如：齿轮、轧辊、拉杆和农机犁铧等。

材料名称：50钢

浸蚀剂：4%硝酸酒精溶液

处理情况：锻造后正火处理

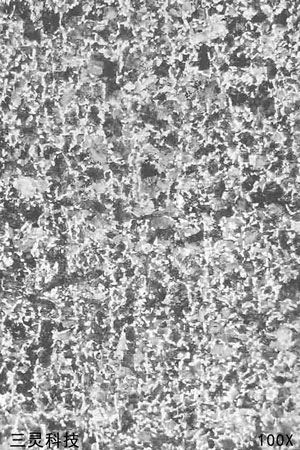

组织说明：基体为片状珠光体，白色为铁素体，铁素体大部分呈网络状分布，一部分铁素体呈块状分布，使整个组织呈帯状倾向。

锻造后由于正火加热温度不高，冷却又稍快，致使钢的晶粒不初粗大，同时珠光体数量较多，钢的组织有带状的倾向，导致钢材的强度明显提高，而塑性及冲击韧度有所下降。此种钢材应进行淬火、回火处理，适宜制作耐磨的零件，以及动载荷及冲击作用不大的零件。

50钢一殷在调质态、正火态或表面淬火后使用。

材料名称:50钢

浸蚀剂：4%硝酸酒精溶液

处理情况：830℃、860℃淬火，600℃回火

组织说明：手表冷镦夹板螺钉、弹簧垫圈。

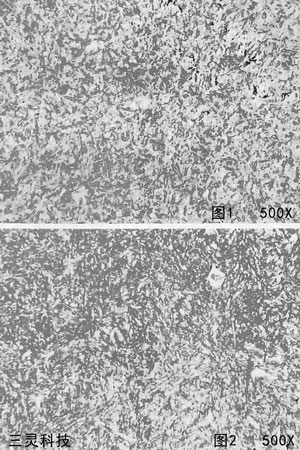

图1: 50钢制手表冷镦夹板螺钉，在830℃自动淬火炉中连续加热2mm后淬入油中冷却的组织，基体为马氏体及少量残留奥氏体，马氏体针叶长度沟3〜4级。

图2: 50钢制弹簧垫圈。在860℃淬火炉中加热30min淬入油中冷却，又550℃回火处理，组织为回火托氏体，图中白色方块为氮化钛夹杂物。

油温为50〜60℃，加热炉用城市煤气保护，先通过无水氯化钙干燥，经过净化处理后通入炉内作保护气氛用。

50钢强度、硬度较高，塑性及韧性较低，冷变形性较低，焊接性较差，铸造性能好，可加工性较好，淳透性差，无回火脆性。在工程上一般在调质态或正火态或表面淬火后使用，可用作强度、硬度要求较高，冲击作用不大的机械零件，如齿轮、轧辊、机床主轴、发动机曲轴、掘土犁铧、弹簧、弹簧垫圈等。
