电工用硅钢金相图谱（一）

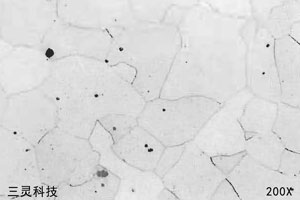

材料名称:D41电工用硅钢[W（C）≤0.05%，w(Si)4.25%，w(Mn)0.25%，w(S)＜0.03%，w(P)＜0.02%]

浸蚀剂：3%硝酸酒精溶液

处理情况：热轧后850℃退火处理

组织说明：基体为含硅铁素体，其上小黑点为氧化物夹杂及石墨碳，硬度为163HBW。硅能提高α铁的磁导率，使硅钢在较弱的磁场下有较高的磁感应强度，同时还能减少钢片的涡流损失，从而使总铁心损失减小。当钢中w(Si)在2.5%〜15% 时，其组织应为单相的铁素体：由于硅能促 .进石墨化和使钢变脆，因此，目前高硅电工钢中w (Si)常控制在4.5%〜4.8%。

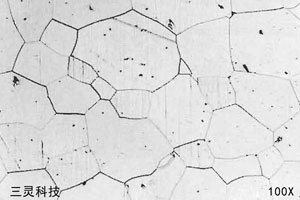

材料名称：D42电工用硅钢[w(C>≤0.07%，w(Si)3.95%〜4.25%，w (Mn)≤0.20%，w(S)≤0.015%, w(P)≤O.025%]

浸蚀剂：4%硝酸酒精溶液

处理情况：热乳后850℃退火处理

组织说明：基体为含硅铁素体。晶粒大小不均匀，大的为2〜3级，小的为4〜5级。

高硅钢片一般均用高温退火以促使组织均匀和粗化晶粒，由于晶粒越大，磁性越好，因此钢片常借临界变形后退火来得到大晶粒：但是，此时钢片的塑性将明显下降。轧制高硅钢，使其晶粒择优取向，呈所谓织构。这不仅能提高磁感应强度，并且可使铁损大福度下降。

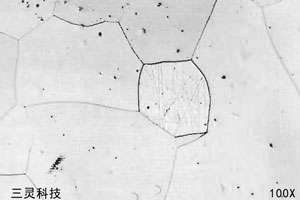

材料名称：D42电工用硅钢

浸蚀剂；4%硝酸酒精溶液

处理情况：轧制后退火处理（远红外加热）

组织说明:粗大铁素体晶粒不甚均匀，大晶粒在1级以上;小晶粒为2〜3级。此外，在铁素体基体上尚有圆粒状渗碳体和呈灰黑色小点的氧化物。

一般来说，粗大晶粒将使晶界减少,导致钢的塑性下降。但当晶界平直时，则塑性会好一些。滲碳体颗粒分布于晶内时，将比分布于晶界处对磁性的影响大，同时还将使硅钢的塑性显著变坏。此外，硅钢在空气中容易发生氧化而生锈。
