电工用硅钢金相图谱（二）

材料名称：电工用硅钢[w(C)0.05%, w<Si)3.5%，w(Mn>0.22%, w(P)0.020%, w(S)0.025%]

浸蚀剂：4%硝酸酒精溶液

处理情况:轧制后750℃X2h退火处理，再在450℃X0.5h发蓝处理

组织说明：空调压缩机铁心退火前铁损为3.7W/kg,退火发蓝后，发现退火炉的上层、中层和底层位置的铁心的铁损不一样,上层的铁心为2,8Wkg，中层的铁心为6.1W/kg，下 层的铁心为5.7W/kg。

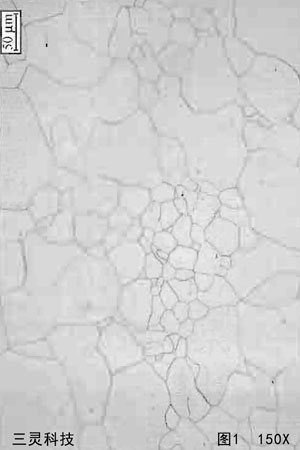

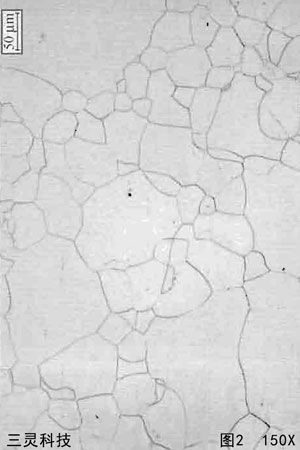

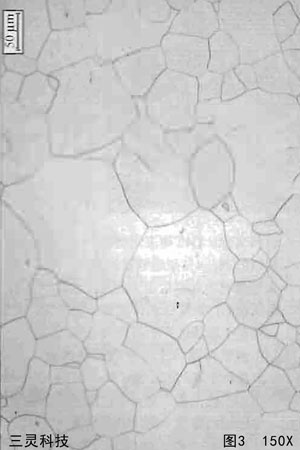

于退火炉中上、中、下层不同位置各取一片铁心作金相观察，基体均为铁素体。上层铁心由较多细小晶粒和大晶粒组成，见图1中层铁心今上层相比，细小晶粒开始长大，大晶粒变化不明显，见图2;下层铁心与上层组织相比，细小晶粒和大晶粒长大不明显，见图3。

退火时，由于铁心放置位置不同，造成铁心的铁损不一，主要是退火炉内炉温不均匀所致。从观察到的组织来分析，炉底和炉中部位置炉温相近，而炉上部位置炉温稍低，以致退火再结晶晶界不完全，所以其铁损最小。
