中国知名金相制样设备耗材厂商

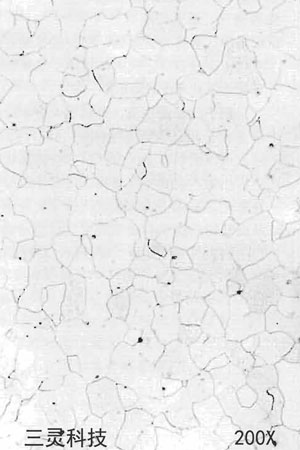

组织说明：基体为铁素体，其上黑色颗粒为夹杂物。此外，在铁素体晶界处有极少量三次渗碳体。由于放大倍数较低，故不易分辨。 按照铁-碳相图可知，在727℃时，a-Fe 中碳的最大溶解度约为0.02% (质量分数)， 随着温度的缓慢下降，碳在iFe中的溶解度 将逐渐减少，并在铁素体晶界处析出极少暈的三次滲碳体。由于三次滲碳体的析出，将使钢的塑性及韧性明显地降低。为了改善钢 的塑性及韧性，可在700℃以下釆用快速冷却，来抑制三次渗碳体的析出。三次渗碳体 可用碱性苦味酸钠水溶液煮沸iOmin后染成 棕黑色来鉴别。

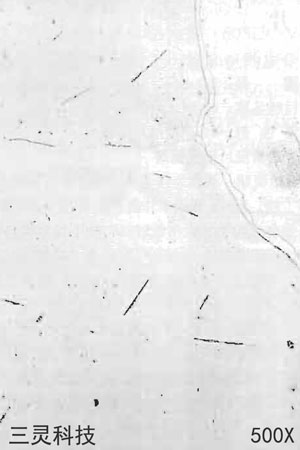

材料名称：05钢 浸蚀剂：4%硝酸酒精溶液 处理情况：冷轧后退火 组织说明：铁素体上分散分布的白色细小圆颗粒为三次渗碳体。由于反复冷轧及退火处理，三次渗碳体被轧碎，并趋于球粒化。 三次渗碳体的分布形态对钢材的深冲性能有明显的影晌。但分散分布的颗粒状三次渗碳体，对钢材的塑性影响较小，故对深冲性能影响不大。 超低碳的板材可制作易拉罐外壳和冲制钱币。退火后用于制造电磁铁、电磁吸盘等磁性零件。

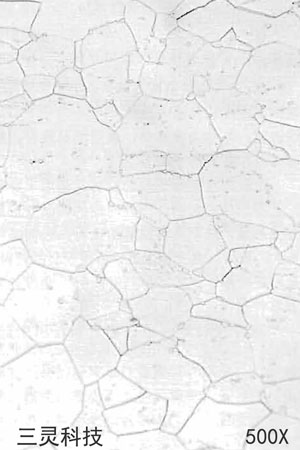

材料名称：05钢[ w(C)<o.05%] 浸蚀剂：4%硝酸酒精溶液 处理情况：退火处理 组织说明：基体为铁索体，部分晶界处有白色条网状三次渗碳体，铁素体基体上呈黑色针状分布者为氮化铁(Fe4N)。钢中含氮量较高，高温退火后，除在部分晶界上析出三次渗碳体外，且因冷却速度缓慢，致使铁索体上析出针状分布的氮化铁。刚中忻出脆、硬的三次渗碳体，将导致塑性，韧性恶化。基体中的针状氮化铁办将使刚变脆，从而使刚的脆性和硬度有更明显的增加。 钢中具有上述脆、硬组织，将使刚在深冲时易产生裂纹。
材料名称：05 钢[w(C)<0.05%]
