高铬白口铸铁金相图谱

材料名称：高铬白口铸铁

浸蚀剂：4%硝酸酒精溶液

处理情况：铸态

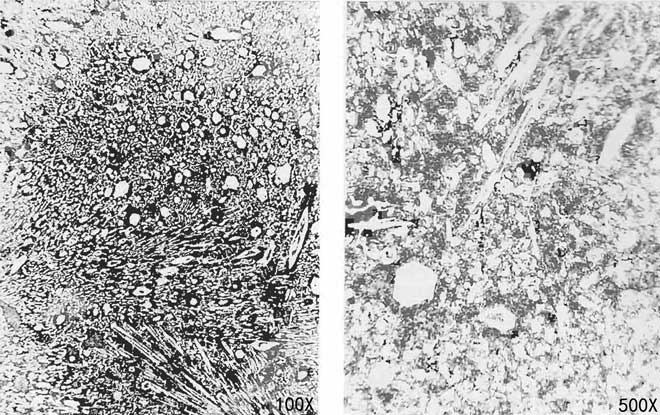

组织说明：上图，基体为马氏体和残留奥氏体，其上分布着条状及六角形的初晶碳化物、共晶碳化物。右图为左图放大后的组织。

关于抗磨铸铁的发展，大致经历了三代：第一代是普通白口铸铁，渗碳体为Fe3C：第二代是镍铬低合金马氏体（又称镍硬型）白口铸铁，碳化物为(Fe，Cr)3C：第三代是高铬白口铸铁，碳化物是硬度高、呈孤立分布的(FeCr)7C3。

初晶碳化物呈六角形是高铬白口铸铁特有的，六角形的心部：为奥氏体的产物。

高铬白口铸铁的共晶结晶与普通白口铸铁也不同，当铬量足够高时，其共晶结晶的固液相界面不规则，结晶区域变宽，呈现糊状凝固的特征。此时，共晶碳化物趋于小平面生长，共晶奥氏体趋于树枝状生长，所以，普通白口铸铁的共晶渗碳体为板片状结构，而高铬白口铸铁在一股情况下，共晶碳化物为断续的块状，这就是高铬白口铸铁抗磨性和力学性能优于普通白口铸铁的重要原因。
