15MnB钢金相图谱（三）

材料名称：15MnB钢[W(C)0.13%〜0.18%,W(Si)0.2%〜0.4%,W(Mn)1.30%〜1.60%,W(S)≤0.04%，W（P）≤0.04%]

浸蚀剂：4%硝酸酒精溶液

处理情况：950℃加热保温后油冷淬火

组织说明：由于淬火温度偏高，奥氏体晶粒急剧长大，淬火后得粗大的淬火组织。下述三幅图片系从同一块试样上不同部位拍摄的显微组织。

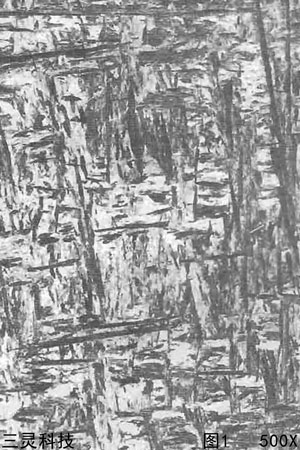

图1:板条状低碳马氏体，板条状马氏体束成90°角排列，呈筐篮式结构。

图2:另一部位的板条状低碳马氏体组织，板条状马氏体束呈60°角排列，构成等角三角形分布。

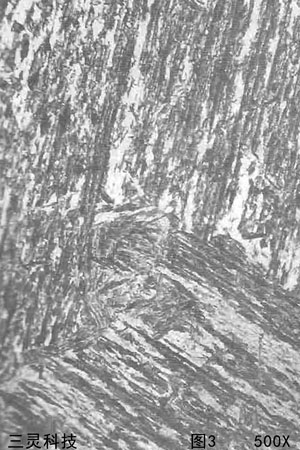

图3:又一部位的板条状低碳马氏体组织，粗大板条状马氏体束呈120°角排列，类似羽毛状。

上述三幅图片为不同分布形态的典型板条状低碳马氏体组织。
