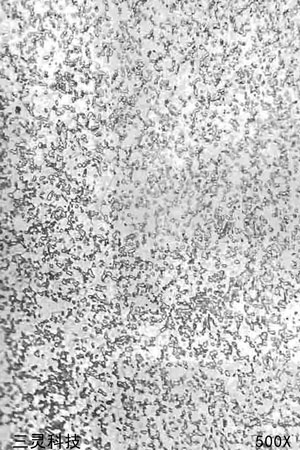

45钢金相组织图谱（二）

材料名称：45钢

浸蚀剂：4%硝酸酒精溶液

处理情况：720℃退火处理

组织说明：基体为球粒化珠光体及铁素体。

45钢经过720℃长时间退火处理，导致片状珠光律体中渗碳体发生球粒化，从而使钢的強度和硬度明显下降，韧性和塑像则显著增加，因此经过上述处理的钢材，适宜于作冷挤压和冷冲压零件的原材料，因为具有这种球化组织的钢材在冷变形时不易开裂，同时可延长的冲模的使用寿命。

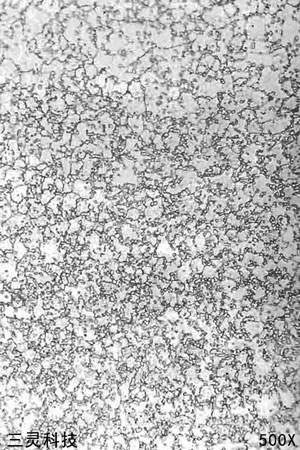

材料名称：45钢

浸蚀剂：4%硝酸酒精溶液

处理情况：760℃退火处理

组织说明：基体为较粗球粒状珠光体及铁素体。球状珠光体的渗碳体颗粒较图 粗大。

由于退火温度略高于图 试样，致使球粒状渗碳体聚集、长大而获得较粗的球状珠光体。

这种较粗太的球粒状珠光体组织，其强度和硬度较图 低，而韧性和塑性则有所提高。

这种球化组织对经过球化退火的45钢来说，属正常的显微组织。

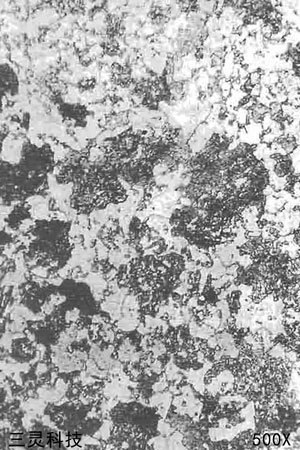

材料名称：45钢

浸蚀剂：4%硝酸酒精溶液

处理情况：8l0℃退火处理_

组织说明：白色基体为铁素体，其上有呈团块状分布的片状珠光体，并有少量渗碳体呈球状分布。

随着退火温度前升高，一部分球状滲碳体溶入奥氏体；在随后的冷却过程中，至共析反应时，即自奥氏体中析出片状珠光体,极少量未溶解的球粒状渗碳体仍被保留下来。此组织属不完全退火显微组织。由于组织中出观片状珠光体，故不宜作冷挤压的零件。

45钢适用于强度要求较高的雾件，一般经调质或正火处理后使用，这种钢在淬=火时有形成縛淬火裂纹的倾向，尤其当碳含量处于上限，以及零件直径在7〜8mm时，容易发生开裂。故复杂零件在淬火时应选择合适的淬火介质来淬火，如三硝氷溶液或聚乙烯醇水溶液等。
