20钢金相组织图谱（一）

材料名称：20钢

浸蚀剂：2%硝酸酒精溶液

处理情况：退火状态，金刚石研磨膏

组织说明：铁素体及珠光体，铁素体的晶粒大小分布不均匀。

冷拔锅材，由于各部位的变形量不均匀，以致在同一温度退火后，变形量不同的部位再结晶后的晶粒大小也不一样：细晶粒部分的强度及硬度往往稍高于大晶粒处。

20钢可用来制造承受应力不大、塑性及韧性要求较高的机械零件，如汽车刹车片、杠杆轴、变速箱变速拨叉、齿轮、齿轮轴、凸轮轴、气阀挺杆、套筒等负载不大的滲碳体：以及拉杆、钩环、杠杆、衬垫等受力不大、韧性要求较高的锻制件和压制件等。

材料名称：20钢

浸蚀剂：2%硝酸酒精溶液

处理情况：900℃加热后正火处理

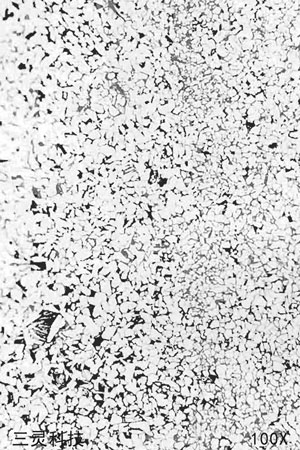

组织说明：白色基体为铁素体等轴晶，黑色块状为片状珠光体。此为正火后的正常组织。

20钢经正火处理后，可以获得均匀而又细小的组织，从而使其抗拉强度大于441N/mm2,伸长率大于23%。这种钢可用于制造承受应力不大、塑性要求较高的机零件，例如起重钩、轴套、拉杆、 螺钉及杠杆等。如果进行渗碳淬火处理，则可以制造要求表面硬度高，而心部强度一般的零件，例如活塞销、轴套、链条的滚子等，另外，这类钢的焊接性能良好，尚可用作需要焊接的零件。

20钢还可以用于制造压力低于6MPa、温度低于450℃的非腐蚀性介质中工作的管子、法兰以及各种紧固件。

材料名称：20钢

浸蚀剂：4%硝酸酒精溶液

处理情况：880℃x12h后随炉冷至500℃后空冷

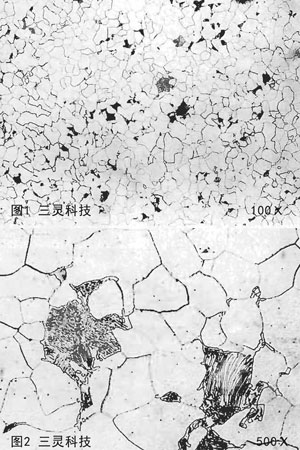

组织说明：图1:退火后的组织，组织为铁素体及黑色块状分布的片状珠光体，铁素体晶粒细小，属7级：珠光钵的体积分数约占5%。

图2:放大500倍后的组织，基体为细晶粒的铁素体，黑色块状为片状珠光体，此外，在珠光体边缘铁素体晶界上有少量三次滲碳体。

20钢经退火后，材料的硬度有所降低，其塑性及韧性较正火处理者低些。此材料适用冷冲压或作渗碳零件。

20钢强度、硬度低，塑性及韧性高，冷变形性和焊接性好，可加工性能差，淬透性和淬硬性低， 无回火脆性。—般在供应态或正火后使用，也可通过淬火、回火改善力学性能和可加工性能，金刚石研磨膏。
