Q235钢金相图谱（一）

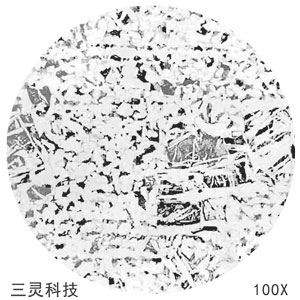

材料名称：Q235钢金相图谱

浸蚀剂：4%硝酸酒精溶液

处理情况：原材料热轧后壁冷，金相砂纸

组织说明：自色基体为铁素体，灰黑色块状为珠光体。部分晶粒因过热而长大，并在粗大珠光体晶粒内出现针状铁素体，这是由于钢过热而在 冷却时，先共析铁素体沿一定的晶面或惯习面呈针状析出，它与奥氏体晶格之间有一定的取向关 系，这种分布形式的铁素体和珠光体，祢为魏氏组织。它常导致材料的冲击韧度下降。

材料名称：Q235钢

浸蚀剂：4%硝酸酒精溶液

处理情况：原材料热乳后空冷

组织说明：工件的加热温度较上图试样高；冷却 速度亦较快。因此铁素体晶粒普遍长大，并出现更 多更长的针状铁素体，魏氏组织较上图严重。按GB/T13299—1991标准评定，魏氏组织属3级。

魏氏组织为过热组织，随着过热程度的提高，魏氏组织的严重程度也随之增大。

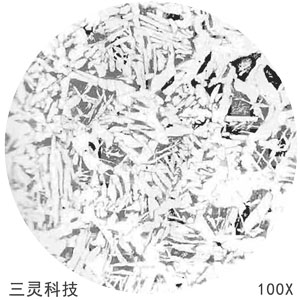

材料名称：Q235钢

浸蚀剂：4%硝酸酒精溶液

处理情况：原材料热轧后空冷，金相砂纸

组织说明：热轧终了温度更高，以致晶粒粗大，大部分铁素体呈针状分布，针叶方向交叉，构成严重的魏氏组织（相当于4级钢件加热温度偏高，而冷却适中时，既能促使晶粒长大，而且在冷却时又容易形成魏氏组织。

魏氏组织可通过正确的正火或退火处理予以改善或消除。
