20钢金相组织图谱（二）

材料 名称：20钢

浸蚀 剂：3%硝酸酒精溶液

处理情况：950℃加热保温后水淬，金刚石研磨膏

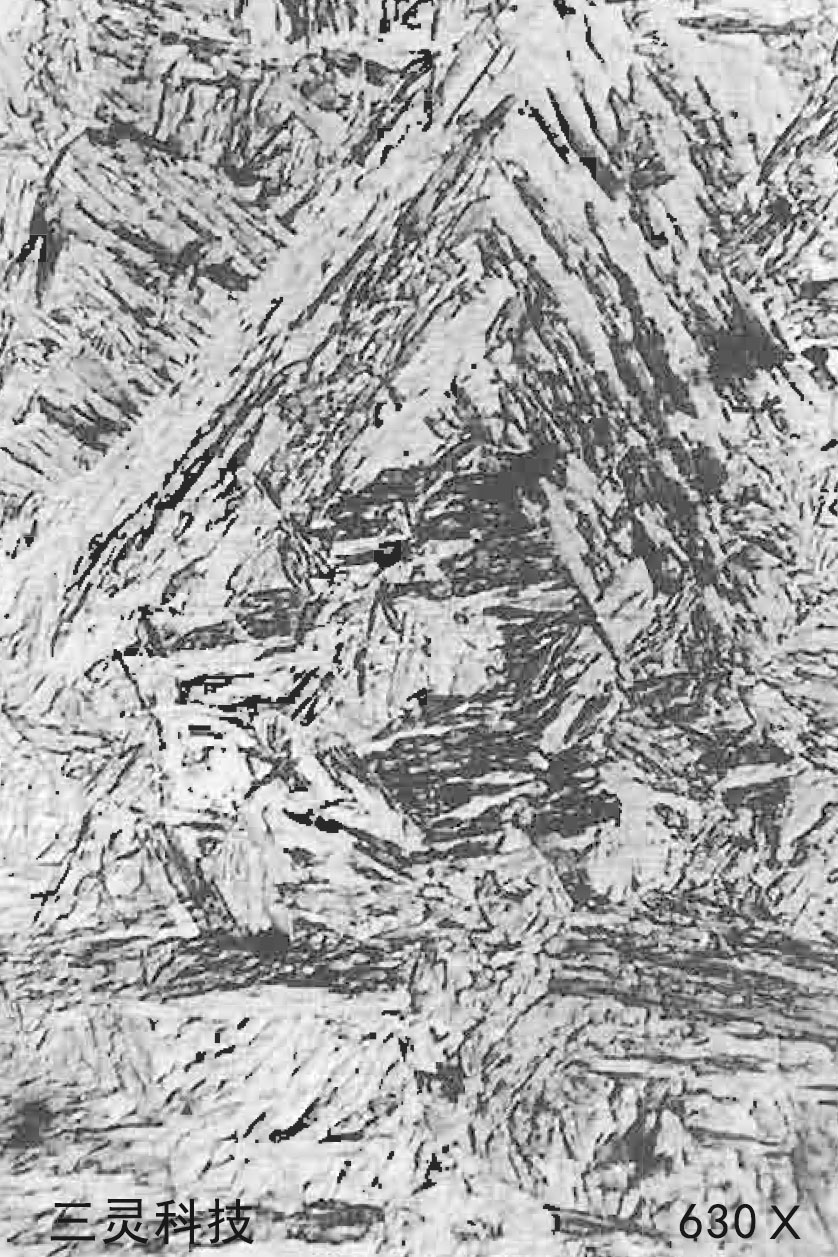

组织说明：低碳马氏体/又称板条状马氏体，硬 度为 46〜47HRC。

低碳钢淬火后可得到板条状马氏体组织，它的特征是： 尺寸大致相同的条状马氏体定向平行排列，组成马 氏体束或马氏体区域，在区域与区域之间位向差较 大，一颗原始的奥氏体晶粒内可以形成几个不同取 向的区域。

20钢通过加热后泮火、回火等处理，可以改善其力学性 能和可加工性，以充分利用它的潜在性能，來制造 强度和韧性要求较高的零部件。

材料名称：20钢

浸蚀剂:3%硝酸酒精溶液

处理情况：大于1000℃加热保温后水淬，金刚石研磨膏

组织说明：粗大低碳马氏体，或称板条状马氏体。

由于淬火温度较前图试样为高，故淬火后得到粗大的板 条状马氏体。

虽说 马氏体通常是硬而脆的组织，其实只有中碳或高碳 钢在淬火后可得到既硬又脆的高碳马氏体组织，而 低碳钢淬火后得到的低碳马氏体其强韧性却很好。 目前很多工厂己广泛采用低碳钢或低碳低合金钢通 过高溫淬火和低温回火处理，以获得强韧性好的低 碳马氏体组织，从而提商零件的力学性能和使用寿 命，以满足生产要求和节省原材料。

材料名称：20钢

浸蚀剂：苦味酸+4%硝酸酒精溶液

处理情况：淬火、低温回火，金刚石研磨膏

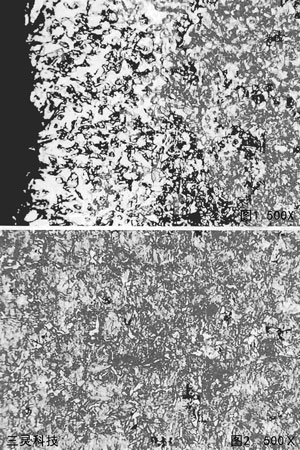

组织说明：图2: 20钢圆棒试样 表层组织，表面为半脱碳层，组织为铁素体及回火 马氏体，脱碳层深度约为0.07mm,此层的平均硬度为 270HV，相当于27HRC。稍黑，组织为回火马氏体及 极少量半网 状和块状分布的铁素体。

图2：20钢心部组织，基体为回火马氏体及极少量网状或 块状分布的铁素体，组织细小均匀，硬度为414HV, 相当于42HRC。基体中极少量网状和块状分布的铁素 体是淬火加热时保温时间不足所致。
